Радиомикрофон ЧМ 65...108 MHz

	27.03.2010, 23:12

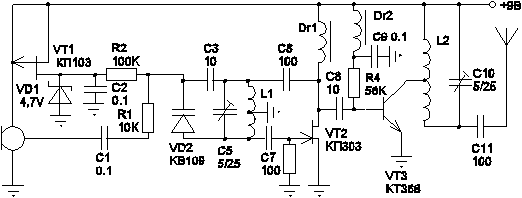

Радиомикрофон ЧМ 65...108 MHz Этот передатчик при скромных габаритах позволяет передавать информацию на расстояние до 300 метров. Прием сигнала может вестись на любой приемник УКВ ЧМ диапазона. Для питания подходит любой источник с напряжением 5...15 вольт. Схема передатчика приведена на рисунке (1102_2). Задающий генератор выполнен на транзисторе КП303. Частота генерации определяется эл-тами L1, C5, C3, VD2. Частотная модуляция осуществляется путем подачи модулирующего напряжения звуковой частоты на варикап VD2 типа КВ109. Рабочая точка варикапа задается напряжением, поступающим через резистор R2 со стабилизатора напряжения. Стабилизатор включает в себя генератор стабильного тока на полевом транзисторе VT1 типа КП103, стабилитрон VD1 типа КС147А и конденсатор С2. Усилитель мощности выполнен на транзисторе VT3 типа КТ368. Режим его работы задается резистором R4. В качестве антенны используется кусок провода длиной 15...20 см. Дроссели Dr1 Dr2 могут быть любые индуктивностью 10...150 uH. Катушки L1 и L2 наматываются на полистироловых каркасах диаметром 5 мм с подстроечными сердечниками 100ВЧ или 50ВЧ. Количество витков - 3.5 с отводом от середины, шаг намотки 1 мм, провод ПЭВ 0.5 мм. Вместо КП303 подойдет КП302 или КП307. Настройка заключается в установке необходимой частоты генератора конденсатором С5, получения максимальной выходной мощности путем подбора сопротивления резистора R4 и подстройке резонансной частоты контура конденсатором С10.
